了解 SMTX OS 网络
SMTX OS 集群的节点之间通过网络进行通信。在安装部署集群之前,我们建议您了解 SMTX OS 的网络拓扑和连接要求,并做好集群的网络规划。

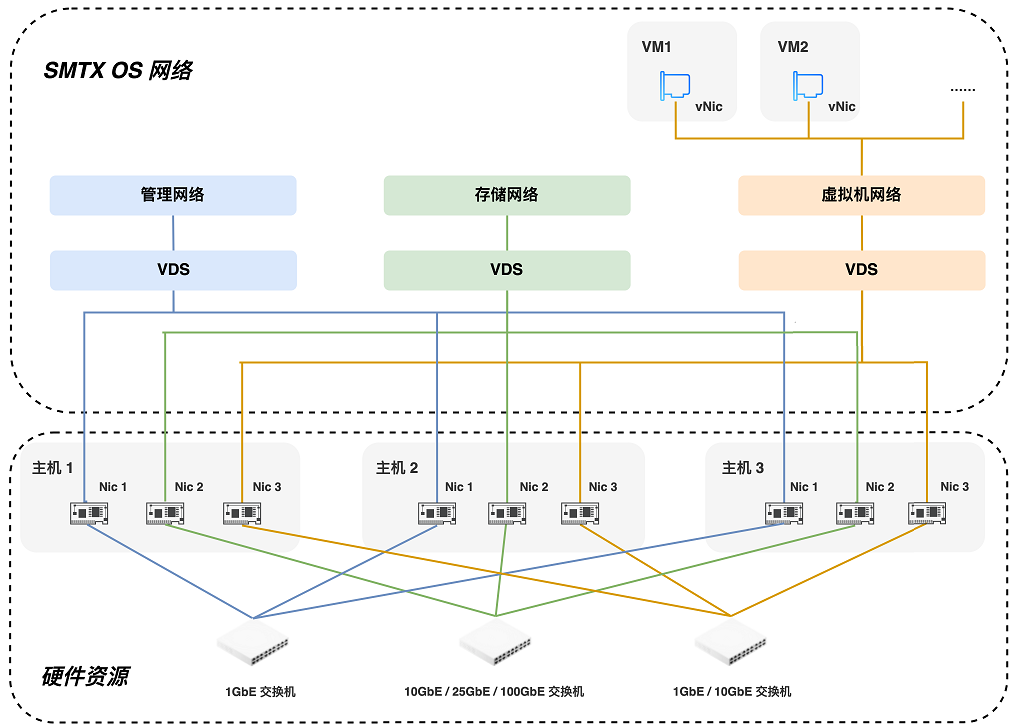

SMTX OS 网络拓扑
SMTX OS 利用虚拟化技术将一组物理连通的物理网口(可结合网口绑定实现网络高可用)转化为虚拟化层的分布式交换机(Virtual Distributed Switch, VDS),为主机之间提供网络连接,并为处理各类型系统流量及业务流量提供基础。
SMTX OS 通过虚拟分布式交换机创建三种类型的虚拟网络:存储网络、管理网络和虚拟机网络。每个虚拟网络可使用其所属的虚拟分布式交换机所关联的物理网口(网卡)进行通信。
管理网络:用于集群管理,该网络的带宽一般为 1Gbps。
存储网络:用于超融合集群内各节点间数据交换的网络,该网络只能由超融合集群内部使用,带宽须为 10Gbps 及以上。
虚拟机网络:用于虚拟机业务通信和对外提供服务,网络带宽由用户配置决定,也可复用管理网络。
集群的网络规划要求
SMTX OS 集群的每个节点至少需要配置两个 IP,分别用于管理网络和存储网络。此外,如果需要 SMTX OS 集成硬件管理能力,还需为每个节点预留 IPMI 管理台 IP。 规划系统网络时,还需提供子网掩码、网关等信息,如下表所示。
节点名称 | 网络类型 | IP 地址 | 子网掩码 | 网关 | VLAN ID(可选) |
---|---|---|---|---|---|
节点 1 | 管理网络 | xx.xx.xx.xx | xx.xx.xx.xx | xx.xx.xx.xx | xx |
存储网络 | xx.xx.xx.xx | xx.xx.xx.xx | - | - | |
... | ... | ... | ... | ... | ... |
网络管理员在分配各节点的 IP 地址时,必须遵循以下规则:
- SMTX OS 管理 IP 和 SMTX OS 存储 IP 不能分配在同一网段。
- 集群各节点的 SMTX OS 存储 IP 之间可以正常连通。
- 集群各节点的 SMTX OS 管理 IP 之间可以正常连通。
